电动过跨车车架设计要点

电动过跨车车架设计要点:

车架是梁架结构。是由工字钢焊接成框架而成,台面铺厚钢板。车加焊接质量稳定,长期使用不变形。

平车的承载能力,超载系数为1:1.5;电动平车车架保证在额定载重情况下不变形。在电动平车台面,位于减速机电机上方设有检修孔,检修孔强度保证承载能力不受影响;车架两侧设有吊装位,方便于平车起吊,起吊方式采用卸扣螺栓吊装。

车架材料的机械性能不低于GB700中Q236-A或Q235-A.F的性能。焊条、焊丝与焊剂与被焊材料相适应。焊条符合GB5117的规定。车架焊接的焊缝坡口形式尺寸符合GB985和GB986的规定。

焊缝饱满、圆润、光滑,无裂纹、气孔、弧坑和夹渣等缺陷。焊缝咬边深度不大于0.5mm,咬边连续长度不大于100mm,焊缝单边咬边总长不超过该焊缝长度的10%,焊缝上无溶渣打和飞溅物。

采取横梁上的八点承载,平车更趋稳定、安全、便于装运。

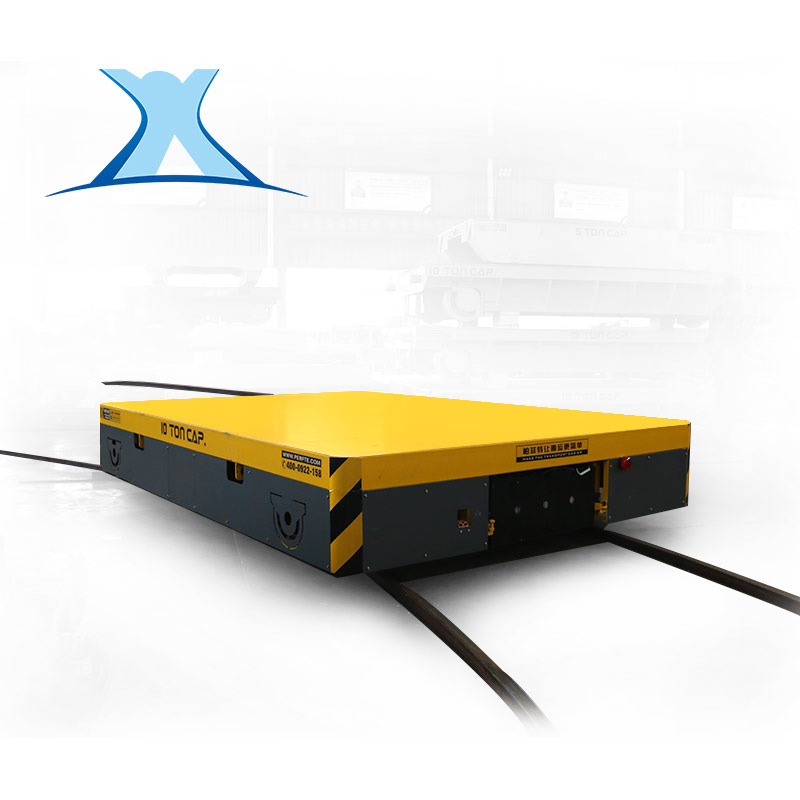

 电动过跨车
